10kv交聯電纜載流量表,10kv電力電纜載流量表
-
來源：金環宇電纜發布日期：2019-10-23 11:07
交聯電纜是交聯聚乙烯絕緣電纜的簡稱。交聯電纜適用于工頻交流電壓500KV及以下的輸配電線路中。
交聯電纜常用額定電壓有 3.6/6KV、6/6KV、6/10KV、8.7/10KV、8.7/15KV、26/35KV。交聯電纜多數都是用YJV、YJLV、YJV22電纜型號。下面就介紹下，10kv交聯電纜載流量表。
6-10KV交聯電纜安全載流量表
YJV、YJLV 6-10KV交聯電纜安全載流量表
YJV22、YJLV22 6-10KV交聯電纜安全載流量表
8.7-10KV交聯電纜安全載流量表

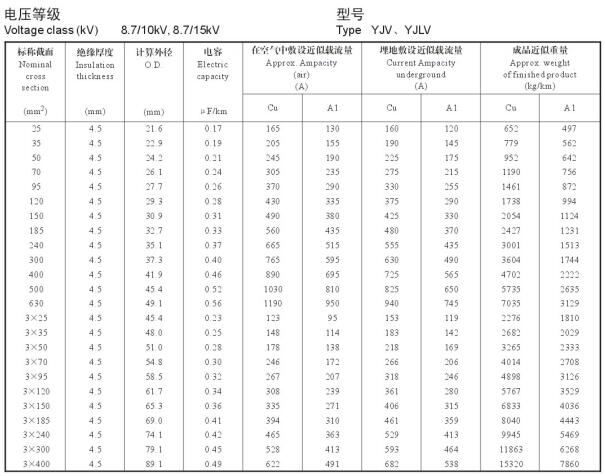

YJV、YJLV 8.7-10KV交聯電纜安全載流量表
YJV22、YJLV22 8.7-10KV交聯電纜安全載流量表
高壓電纜載流量計算公式：
最大載流量=電纜斷面積(mm2)×這種電纜材質的允許最大電流密度(A/mm2)
導線截面積與載流量的計算：
一般銅導線載流量導線的安全載流量是根據所允許的線芯最高溫度、冷卻條件、敷設條件來確定的;一般銅導線的安全載流量為5~8A/mm2，鋁導線的安全載流量為3~5A/mm2。
如：2.5 mm2 BVV銅導線安全載流量的推薦值2.5×8A/mm2=20A 4 mm2 BVV銅導線安全載流量的推薦值4×8A/mm2=32A
計算銅導線截面積利用銅導線的安全載流量的推薦值5~8A/mm2，計算出所選取銅導線截面積S的上下范圍： S=< I /(5~8)>=0.125 I ~0.2 I(mm2) S-----銅導線截面積(mm2) I-----負載電流(A)
功率計算一般負載(也可以成為用電器，如點燈、冰箱等等)分為兩種，一種式電阻性負載，一種是電感性負載。對于電阻性負載的計算公式：P=UI 對于日光燈負載的計算公式：P=UIcosф，其中日光燈負載的功率因數cosф=0.5。 不同電感性負載功率因數不同，統一計算家庭用電器時可以將功率因數cosф取0.8。
也就是說如果一個家庭所有用電器加上總功率為6000瓦，則最大電流是 I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情況下，家里的電器不可能同時使用，所以加上一個公用系數，公用系數一般0.5。所以，上面的計算應該改寫成 I=P*公用系數/Ucosф=6000*0.5/220*0.8=17(A) 也就是說，這個家庭總的電流值為17A。則總閘空氣開關不能使用16A，應該用大于17A的。
