0.6/1KV VV、VLV2芯2*4、10、16、25、35、50、70、95平方電力電纜外徑、重量及載流量

來源：金環宇電線電纜發布日期：2020-05-28 09:14

金環宇0.6/1KV VV、VLV2芯2.5-185平方聚氯乙烯絕緣聚氯乙烯護套電力電纜外徑、重量及載流量表

標稱截面(m㎡)	電纜參考外徑	允許載流量(A)				電纜參考重量(kg/km)
		空氣中敷設		地埋敷設
		CU	AL	CU	AL	CU	AL
2*2.5	11.3	26	20	34	27	158	126
2*4	13.1	35	27	44	35	221	171
2*6	14.1	44	35	56	44	274	199
2*10	16.7	60	46	76	58	378	248
2*16	18.8	80	62	100	77	519	314
2*25	22.3	107	83	129	100	758	433
2*35	24.6	131	102	157	121	978	510
2*50	23.1	152	118	187	145	1217	601
2*70	25.7	194	149	233	179	1613	750
2*95	29.3	238	185	278	215	2157	983
2*120	31.7	275	214	318	247	2658	1162
2*150	35.0	318	246	357	276	3296	1444
2*185	38.6	366	284	404	314	4027	1753

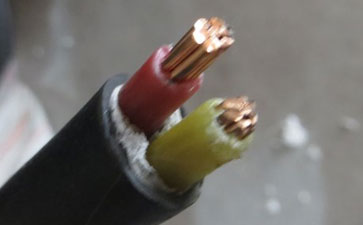

金環宇0.6/1KV VV、VLV2芯聚氯乙烯絕緣聚氯乙烯護套電力電纜

產品標準

本產品按GB/T 12706.1-2008標準組織生產。

低煙低鹵阻燃型電纜按GB/T 12706.1-2008、GB/T19666-2005標準生產。

阻燃、耐火型電纜執行GB/T12706.1-2008、GB/T19666-2005、GA306-2007。

產品使用特性

1、額定電壓Uo/U為0.6/1KV;

2、電纜導體的長期允許工作溫度為70℃;

3、短路時(持續時間不超過5S)電纜導體的溫度不超過160℃;

4、電纜敷設溫度應不低于0℃，其最小彎曲半徑如下：

單芯電纜——無鎧裝20D，有鎧裝——15D;

多芯電纜——無鎧裝12D，有鎧裝——10D;

注(D為電纜外徑mm)。
