0.6/1KV YJV、YJLV4+1芯交聯電力電纜外徑、重量及載流量表

來源：金環宇電纜發布日期：2020-05-20 14:10

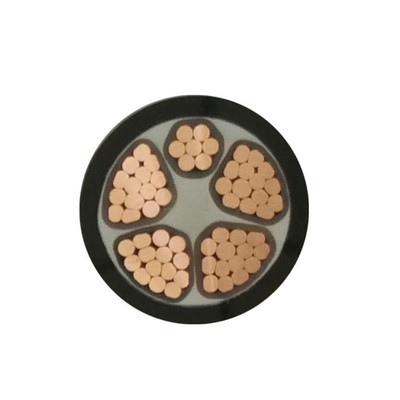

金環宇0.6/1KV YJV、YJLV4+1芯交聯電力電纜外徑、重量及載流量表

標稱截面(m㎡)	電纜參考外徑	允許載流量(A)				電纜參考重量(kg/km)
		空氣中敷設		地埋敷設
		CU	AL	CU	AL	CU	AL
4*4+1*2.5	14.2	37	29	47	37	320	205
4*6+1*4	15.6	47	39	59	48	427	253
4*10+1*6	18.1	65	50	79	60	636	351
4*16+1*10	20.8	84	65	100	78	940	481
4*25+1*16	24.9	110	87	130	100	1441	722
4*35+1*16	27.1	135	105	155	120	1853	886
4*50+1*25	31.6	170	130	185	140	2616	1221
4*70+1*35	36.5	215	165	225	175	3578	1625
4*95+1*50	44.3	265	205	270	210	4843	2177
4*120+1*70	46.3	310	240	305	240	6110	2700
4*150+1*70	51.2	350	270	350	265	7421	3267
4*185+1*95	56.8	405	315	385	300	9191	4014
4*240+1*120	63.2	480	375	445	350	11763	5067
4*300+1*150	70.0	555	435	505	390	14595	6225

金環宇0.6/1KV YJV、YJLV4+1芯交聯電力電纜產品使用特性

1、額定電壓Uo/U為0.6/1KV;

2、電纜導體的長期允許工作溫度為90℃;

3、電纜敷設溫度應不低于0℃，其最小彎曲半徑如下：

單芯電纜——無鎧裝20D，有鎧裝——15D;

多芯電纜——無鎧裝15D，有鎧裝——12D;

注(D為電纜外徑mm)。

主要技術參數

電纜載流量計算條件

環境溫度25℃

電纜導體工作溫度90℃

電纜埋地敷設時，土壤熱阻系數g=1.0℃m/w，但尚未考慮電纜長期運行時由于水分遷移而導致土壤熱阻系數升高的現象。

電纜埋地敷設時，電纜與地面距離為700mm。

多根電纜敷設時，在空氣中和土壤中要分享敷設。
