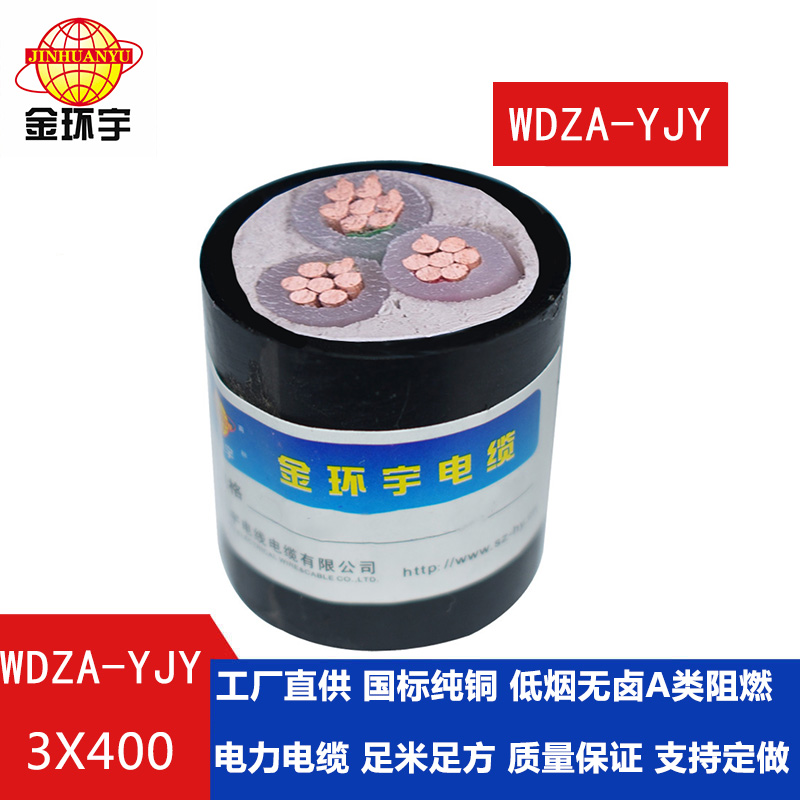

金環宇電纜 國標WDZA-YJY 3X300 低煙無鹵阻燃A類電纜

金環宇電纜 國標WDZA-YJY 3X300 低煙無鹵阻燃A類電纜

產品特點及用途

聚氯乙烯絕緣聚氯乙烯護套電力電纜具有優良的電氣性能和耐化學腐蝕等特點，結構簡單，使用方便，適用于交流額定電壓Uo/U為0.6/1KV及以下的輸配電線路上。

產品標準

本產品按GB/T 12706.1-2008標準組織生產。

低煙低鹵阻燃型電纜按GB/T 12706.1-2008、GB/T19666-2005標準生產。

阻燃、耐火電纜在執行GB/T12706.1-2008的同時，執行GB/T19666-2005、GA306-2007生產。

產品型號

阻燃電纜型號，在普通型電纜型號前加ZA、ZB、ZC。

型號：WDZ(A、B、C)-YJY

名稱：銅芯交聯聚乙烯絕緣聚烯烴護套低煙無鹵阻燃電力電纜

標稱截面積mm²：1.5-300（1~5芯）

型號：WDZ(A、B、C)N-YJY

名稱：銅芯交聯聚乙烯絕緣聚烯烴護套低煙無鹵阻燃耐火電力電纜

標稱截面積mm²：1.5-300（1~5芯）

產品使用特性

1、額定電壓Uo/U為0.6/1KV;

2、電纜導體的長期允許工作溫度為70℃;

3、短路時(持續時間不超過5S)電纜導體的溫度不超過160℃;

4、電纜敷設溫度應不低于0℃，其最小彎曲半徑如下：

單芯電纜——無鎧裝20D，有鎧裝——15D;

多芯電纜——無鎧裝12D，有鎧裝——10D;

注(D為電纜外徑mm)。

主要技術參數

電纜載流量計算條件：

環境溫：空中敷設為40℃，地埋敷設為25℃。

電纜導體工作溫度70℃。

電纜埋地敷設時，土壤熱阻系數g=1.0℃m/w，但尚未考慮電纜長期運行時由于水分遷移而導致土壤熱阻系數升高的現象。

電纜埋地敷設時，電纜與地面距離為700mm。

多根電纜敷設時，電纜與地面距離S=3D。

金環宇電纜WDZA-YJY 3*300平方電纜主要技術參數：
