SYV是什么電纜?SYV同軸電纜與SYWV射頻同軸電纜的區別
-
來源：金環宇電纜發布日期：2019-09-27 16:43
電纜的種類非常多，今天要說的是SYV電纜。這種電纜不常見，只有安裝監控時才會用到。
SYV是什么電纜?
SYV：實心聚乙烯絕緣射頻同軸電纜。
使用范圍：適用于1GHz以下模擬信號和高速率數字信號傳輸，適用于公共天線、閉路電視、監控系統、高頻儀器傳輸系統。
產品特點：特性阻抗: 75+3Ω
額定電壓：30V
頻率范圍： 1-1000MHz
衰減：
200MHz:≤ -28dB/100M
◎采用4N高純度無氧鋼
◎高屏蔽性能，抗干擾、阻燃、環保、防腐、耐油聚氯乙烯護套
執行標準： GY/T14864-2013

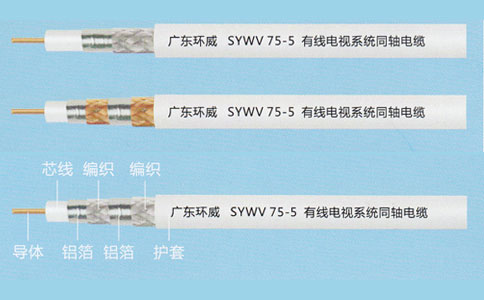

SYWV：物理發泡聚乙絕緣有線電視系統電纜，視頻(射頻)同軸電纜。
使用范圍：主要應用于電視與廣播系統發射及微波、衛星通訊系統，且適用于數字高清有信號傳輸，還可適用于公共天線、閉路電視監控系統、無線電通訊、數據基站傳輸系線電視信號傳輸，還可適用于公共天線、半路電視監控系統、無線電通訊、數據基站傳輸系統及單向控制系統或高頻儀器75Ω的同軸電纜。
產品特點：特性阻抗: 75+3Ω
額定電壓：30V
頻率范圍： 1-1000MHz
衰減：
5MHz: ≤ -2.2dB/100M
200MHz:≤ -9.7dB/100M
1000 MHz:≤ -24.2dB/100M
◎采用4N高純度無氧鋼
◎高傳輸率
執行標準： GY/T 135-1998
SYV同軸電纜與SYWV射頻同軸電纜的區別：
1、電纜結構尺寸不同。由于SYWV電纜的絕緣介質是發泡結構，相對介電常數較小，因此兩種電纜的內導體尺寸不同。
2、生產工藝不同。一般SYWV電纜采用物理發泡(低端產品采用化學發泡)。
3、至于說，外導體的形式采用銅、鋁鎂合金、銅包鋁等等，都是根據需要做得，可以做成一樣的。
4、應用場合及使用性能有所差異，SYV電纜一般用于焊接內導體接頭(焊接性能好點)，短距離傳輸，該電纜簡單，有擠出設備都可以做。
5、執行標準不同。
總結：
SYV同軸電纜與SYWV射頻同軸電纜兩者主要區別在于絕緣層，SYV為實芯聚氯乙烯絕緣、SYWV為物理發泡聚氯乙烯絕緣，兩者的結構、原理和應用基本一致。
