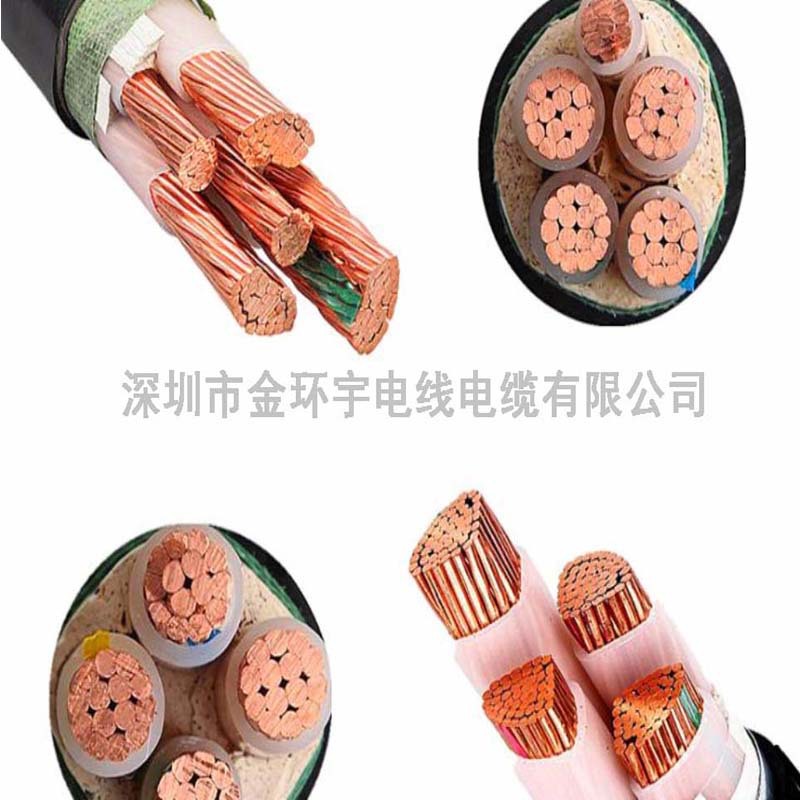

WDZ-YJY電纜含義及說明與性能介紹

發布日期：2020-04-14 09:53

一、含義

WDZ:低煙無鹵阻燃電力電纜。

WDZN:低煙阻燃耐火阻燃交聯電力電纜

W-無鹵， D-遞煙，Z-阻燃，N-耐火，YJ-交聯聚乙烯絕緣，V-聚乙烯護套， YJV-交聯聚乙烯絕緣聚乙烯護套電力電纜。

型號中省略原則：電線電纜產品中銅是主要使用的導體材料，故銅芯代號T省寫，但裸電線及裸導體制品除外。裸電線及裸導體制品類、電力電纜、電磁線類產品不表明大代號，電氣裝備用電線電纜類和通信電纜類也不列明，但列明小類或系列代號等

二、產品簡介

低煙無鹵阻燃電纜適用于額定電壓0.6/1KV及以下的電力線路中作輸送電能用

三、低煙無鹵電纜的說明

低煙無鹵阻燃電纜具有難以著火并具有阻止或蔓延的能力，而且，一旦著火，它具有無鹵，低煙，無毒，無腐蝕等特性。適用于如高層建筑，賓館，醫院，地鐵，核電站，隧道，發電廠，礦山，石油，化工等。

低煙無鹵耐火電纜除滿足低煙無鹵阻燃電纜的特性外，它還能在火災條件下滿足線路供電的能力。主要用于火災報警，消防設備，排煙設備，以及緊急通道運輸，照明等應急設施的供電線路中需要耐火的場所。

(1)、低煙無鹵電纜的阻燃等級

根據GB/T18380.3-2002規定的試驗條件，低煙無鹵電纜的阻燃等級分為A、B、C、D四個等級。

(2)、低煙無鹵電纜絕緣采用不含鹵素的交聯聚乙烯，護套采用了不含鹵素的聚烯烴材料，所以組成電纜的所有材料都不含鹵素。電纜燃燒時釋放的煙霧量很少，它不會產生很濃的酸霧，有毒氣體，毒性很小。

四、主要性能

1、低煙無鹵阻燃型

1) 阻燃性能應能通過GB18380的成束電纜燃燒試驗。試驗后電纜燒焦或受影響部分達到的高度應不超過火焰作用點以上2.5m，或單根垂直燃燒試驗。

2) 鹵酸氣體釋放量試驗應能通過GB/T17650.1-1998鹵酸氣體總量測定∠5mg/g以及GB/T17650.2-19981用測量PH值和電導率來測定氣體的酸度(1L水中PH≥4.3 電導率值應不超過10us/mm)

3) 煙密度試驗應能通過GB/T17651.2-1998電纜或光纖在特點條件下燃燒的煙密度測定(透光率的最小值≥60%)

4) 導體直流電阻符合GB/T3956的規定

5) 工頻耐壓試驗：電力電纜應經受3500V，5min不擊穿。控制電纜應經受3000V，5min不擊穿。

6) 應經受-15℃的低溫卷繞試驗或低溫沖擊試驗，試驗后試樣表面應無目力可見裂紋。

2、低煙無鹵耐火型

除滿足阻燃低煙無鹵型的性能以外，其耐火試驗應能通過GB/T19216-2003在火焰條件下電纜或光纖的線路完整性試驗中的規定，在750℃，90min燃燒，2A熔絲不容斷。
